Регулятор напряжения ГАЗ-52, ГАЗ-53, САЗ-53Б (интегралка, реле зарядки) СовеК

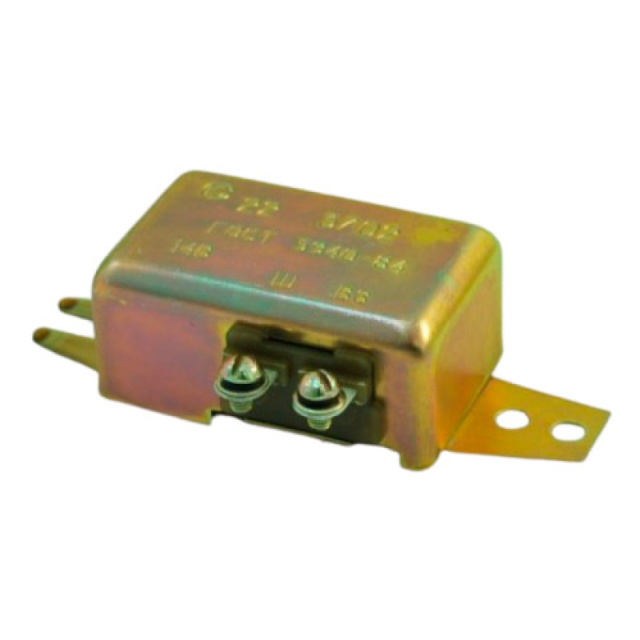

Регулятор напряжения ГАЗ-52, ГАЗ-53, САЗ-53Б (интегралка, реле зарядки) СовеК Регулятор напряжения 22.3702 применяется в автомобилях ГАЗ-52, ГАЗ-53, САЗ-53Б и их модификациях с генератором Г250-Г2, Г250-В3, Г250-Д2. Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Кроме того, он может выполнять дополнительные функции — защищать элементы генераторной установки от аварийных режимов и перегрузок, автоматически включать в бортовую сеть силовую цепь генераторной установки или обмотку возбуждения. Технические характеристики Номинальное напряжение питания, В 14 Номинальный ток, А 3 Напряжение регулировки с АБ при температуре 25±2°C и при нагрузке 3А, В 14±0,2 Остаточное напряжение на выходе “Ш”, В, не более 1 Максимально допустимое воздействие повышенного напряжения питания, в течении длительного времени, В 18 Максимально допустимое воздействие повышенного напряжения питания, длительностью до 5 мин, В 25 Диапазон рабочих температур, °С -40…+85 Масса, кг, не более 0,1 Регулятор напряжения устанавливается на предусмотренное для него в автомобиле место, при помощи штатных крепежных деталей и подключается к генераторной установке при помощи штатных разъемов. Регулятор напряжения не требует специального технического обслуживания в процессе эксплуатации. Изготовитель гарантирует безотказную работу регулятора напряжения при соблюдении условий эксплуатации в течение 24 месяцев с даты продажи. Схема подключения Схема подключения 22.3702 Габаритный чертеж Габаритный чертеж 22.3702
